瓦锡兰推进控制系统

瓦锡兰推进控制系统(PCS)是一套由控制装置、显示器、指示器和模块组成的综合系统,旨在适配现代船舶所有可能的推进配置。

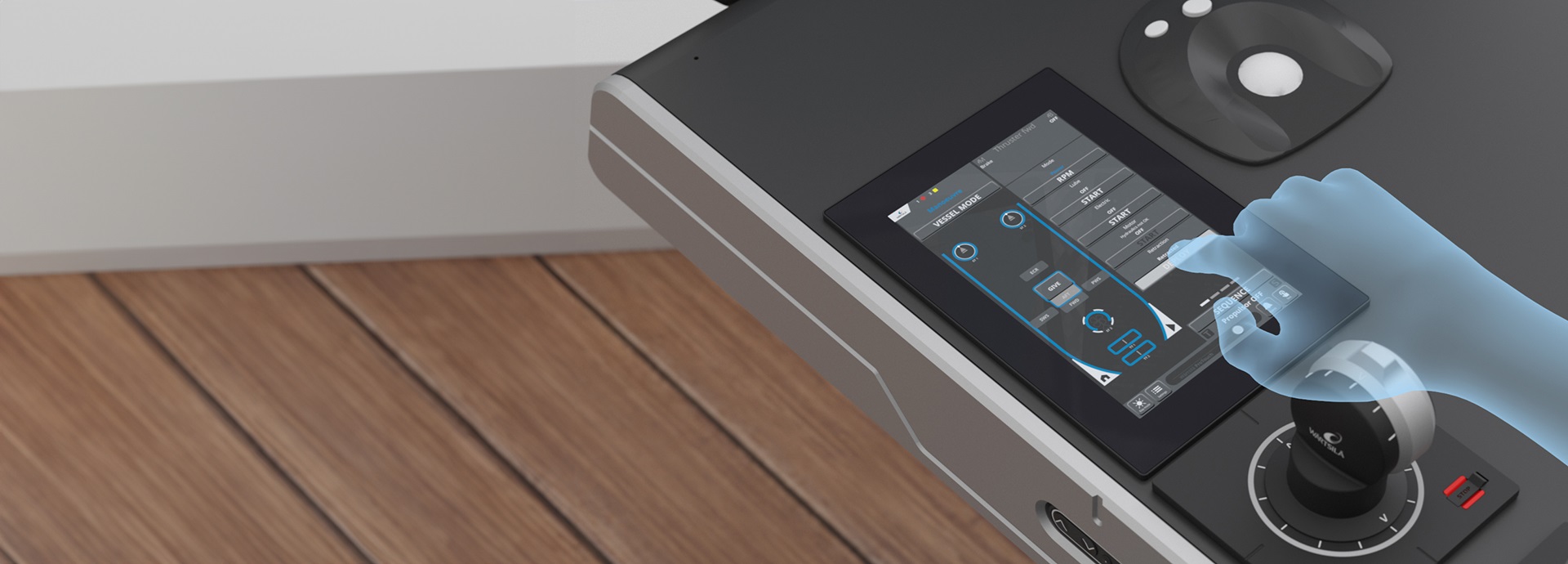

瓦锡兰PCS的人机界面ProTouch是一个由操纵手柄和触摸屏界面组成的完整系统,满足了市场对现代化和紧凑型控制装置的需求。

瓦锡兰ProTouch曾荣获2013年红点最佳设计奖。

益处

  • 触摸屏技术实现用户友好型的直观操作
  • 安装和调试简单
  • 节省空间的紧凑设计
  • 完全可定制,适合所有的推进器产品和布局
  • 也可用于推进控制系统升级改造

    应用

    瓦锡兰推进控制系统的部件可以组合成适合广泛系列应用的不同配置,从而满足商船运输以及更加复杂的近海应用的冗余和独立性要求。

    系统通过5个操作站控制多达8台推进器,可以涵盖绝大多数的应用和推进布局。

    主要优势

    紧凑的设计: 整个系统需要的安装面积显著减少,从而允许进行符合人体工程学及功能要求的优化。

    模块化/灵活性: 硬件和图形用户界面的模块化扩展提供了一种适合任何船舶布局的灵活解决方案。系统适合所有推进产品,因此适用于所有船舶类型。

    安全性: 系统通过在海上和港口克服获取关键信息的视觉挑战来提高安全性,并为用户提供所需要的相关信息。

    用户友好、直观的操作: 通过采用触摸屏技术的现代化显示器,操作员可以轻松、方便地利用所有功能和信息。必要时,系统将指导用户是否需要更复杂的序列或动作。它还支持任何语言。

    安装和维护更简便: 由于PCS已完全预先配置好,且各部件之间通过电缆数量最少的冗余现场总线展开通信,它最大限度地减少了安装时间和成本、简化调试并降低了维护需求。

    与其他系统的集成: 通过串行接口与VDR、IAMCS和DP/AP等系统轻松集成。

    技术信息

    模块化与配置
    模块化设计使得该系统的安装、调试、配置和维护变得简单、高效,因此节省宝贵的时间。它通过5个操作站控制多达8台推进器,以涵盖绝大多数的应用。所有位于桥楼的设备都连接到带冗余的CANOPEN网络。

    该系统能够通过串行接口与其他船桥系统轻松集成。VDR、IAMCS和集中调光支持MODBUS RTU RS485和NMEA 0183等通信协议。

    控制手柄
    我们针对不同推进器提供六种控制手柄类型。

    • 适用于定距/可调距(FPP/CPP)主推进螺旋桨的单、或双手柄
    • 适用于侧推(TT)的单、或双手柄
    • 适用于全回转推进器(ST)和喷水推进器(WJ)的单、双手柄。

    每个控制手柄都标配步进电机,用于控制权转换时的同步,和提供电子手柄位置。手柄上都有LED灯条,为操作员提供有关当前推进模式的即时视觉信息。每个手柄都有独立的后备控制系统,以及硬连线的紧急停止回路。

    触摸屏
    电容触摸屏显示器有两种尺寸;4.3寸的侧面显示器和10寸的主显示器。后者为选配件,用于多推进器的场合,提供单一用户界面以实现类似调光之类的统一控制功能。
