Wartsila Transverse Thrusters
AT WÄRTSILÄ IN CHINA

瓦锡兰的侧推

高推力值与紧凑尺寸相结合，可以为众多类型的船舶提供额外的动力。在辅助应用中，侧推为商货船的系泊或港口作业提供支持。而在用于动态定位系统时，侧推能扩展如近海补给船等的动态定位能力。
ACCESS Wärtsilä Transverse Thrusters 2D DRAWINGS
    应用领域
    • 瓦锡兰侧推的功率范围为400到5500千瓦，可应用于包括商船、邮轮、近海辅助船和近海施工船等众多类型的船舶。
    • 侧推也称之为艏侧推、艉侧推或隧道式推进器，它提供一个侧向力或横向推力来支持系泊作业或动态定位。
    • 侧推可用作机动运行辅助动力，主要适用于商船，以支持港口机动运行和系泊作业。如果将侧推作为动态定位（DP）系统的一部分，其功率应按DP应用等级选取
    益处
    • 卓越流体动力学性能，实现高推力-直径比
    • 坚固、可靠、便于维护的设计
    • 易于安装；高度集成
    • 易于维护的设计
    • 瓦锡兰ProTouch控制系统采用具有符合人体工程学的控制手柄和直观的触摸屏显示或按钮面板
    可选项
    • WTT-40型及以下型号可选择可调桨或定距桨；WTT-45和CT3500型号为可调桨
    • 机动运行辅助（AUX）或动态定位（DP）应用
    • 冗余配置的泵和/或润滑油滤器
    • 可使用环境可接受型润滑油（EAL），达到EPA VGP 2013标准或CLEAN标志标准
    • WTT-14及以上型号可选用端面密封或空气密封
    • 侧推管隧两端可根据船体形状设计定制，可带有增加的圆形或纵向加强结构
    •  L型驱动形式可提供中间轴和独立的电机底座
    • 可拆装、低噪音、水平驱动的变化版本
    • 带电动机和启动器的整套装置
    技术信息

    型号和尺寸

    型号电频 (Hz)
    		输入速度 (rpm)
    		最大功率 1 螺旋桨直径 (D) (mm)
    		长度 (L)
    (mm)
    		 重量2
    (kg)

    		操纵
    AUX (kW)

    动态定位DP (kW)


    CT/FT125 H 60
    50    		1780
    1480    		614
    516    		603
    501    		125015503070
     CT/FT150 H60
    50    		1780
    1480    		880
    735    		789
    656    		150018004540
     WTT-1160
    50    		1180
    980    		1100
    1100    		1000
    1000    		175019706360
     WTT-1460
    50    		1180
    980    		1450
    1450    		1300
    1300    		200021958710
     WTT-1660
    50    		1180
    980    		1650
    1650    		1490
    1475    		2200211510910
     WTT-2160
    50
    60
    50    		1180
    980
    1180
    980    		1850
    1850
    2100
    2100    		1825
    1825
    1825
    1825    		2200

    2400    		2275

    2275    		12320

    12780
    WTT-2460
    50    		880
    980    		2400
    2400    		2150
    2150    		2600 239015070
     WTT-2860
    50    		 880
    735    		3000
    3000    		2400
    2400    		2800297021630
    WTT-3260
    50    		710
    735    		3300
    3300    		2800
    2800    		3000 328526340
    WTT-3660
    50    		 710
    735    		3600
    3600    		3200
    3200    		3200/3300 335031550
    WTT-4060
    50    		710
    735    		4000
    4000    		3600
    3600    		3400352035830
    WTT-4560
    50    		710
    735    		4800
    4800    		4050
    4050    		3600 380041700
    CT350060
    50    		600
    600    		5500
    5500    		5000
    5000    		4000  430063680
    1 最大功率为单向旋转的数值。根据螺旋桨类型和不同船级社的要求，最大功率可能会稍低。
    2     带可调桨的版本，包括一个带电机支座的标准管隧，但不包括电动机。

    型号和尺寸

    WTT-weights-and-dimensions

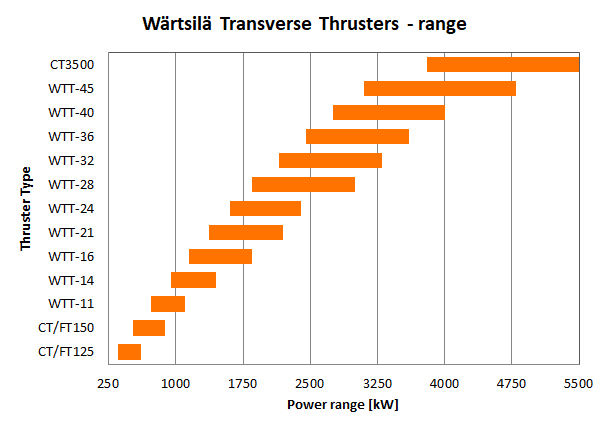

    功率范围
