瓦锡兰模块式喷水推进器

联系我们

瓦锡兰模块式喷水推进器

瓦锡兰WXJ模块式喷水推进器代表了这一领域的最先进技术水平,产品带来出色的效益与性能,并可以根据船舶类型提供选择多种多样的高水平定制服务。

瓦锡兰WXJ系列模块式喷水推进器采用改进的轴向泵设计,不仅将推力增加3%,同时改善的空泡余量有助于通过降低噪音水平来减少对环境的影响。这种轴向泵设计与其前身——采用混流泵设计的“LJ型”相比,安装法兰直径减少了25%,整体重量减少了10%,空泡余量增加了35%,而较小的艉板接口尺寸和最佳重量没有变化。

    主要益处

    瓦锡兰轴流式喷水推进器是一个紧凑型单级增压高性能推进器。它结合了混流特性与轴流泵的结构,减少艉板上需要的空间,并大大增加了射流空泡裕度,从而实现最佳的船舶操作灵活性。对于造船工程师来说,轴流喷射技术可以将更大的功率密度应用到较窄的船体上,来提高船舶性能。

    • 市场上最低的尺寸重量比
    • 轴流泵的设计意味着艉板上所需的空间较小
    • 可用于全球范围,包括中国、日本、韩国等等
    • 推力轴承座安装在船内,延长了使用寿命,便于维护
    • 可选择船内液压系统
    • 采用双相不锈钢材质的高性能部件,防止磨损和腐蚀
    • 轴向形状保证了叶轮尖端的间隙,消除了叶轮壳体碰撞的风险
    • 可针对具体需求定制
    • 可提供完全集成的解决方案

    应用领域

    喷水推进器所具有的特性使其成为众多应用的理想推进设备。

    • 高速船;喷水推进器在船速超过25-30节时具有更好的推进效率。
    • 浅水船舶;综合转向功能为救援船、近岸客轮、登陆艇和特殊作业船提供了便利。
    • 高功率密度;推进器进水口处建立的压力使设备尺寸可以更小。
    • 操纵性;喷水推进器具有集成的转向和反向功能,反应时间快。

    应用示例包括:

    • 高速渡船
    • 近海战斗舰
    • 高速巡逻艇
    • 救援船
    • 高速游艇
    • 高速补给船和作业船
    • 登陆艇

    技术信息

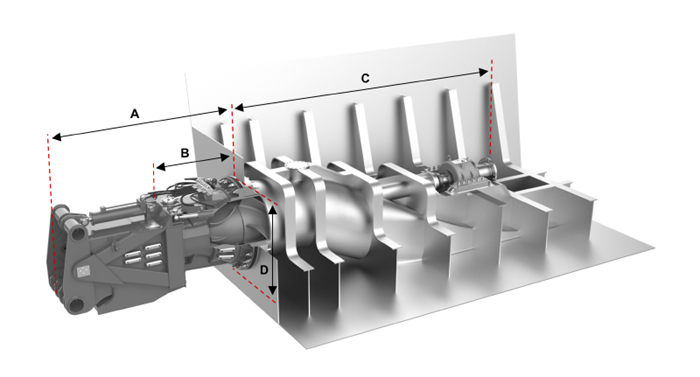

    Weight & dimensions table
    尺寸舷外长度SR
    (mm)
     舷外长度B
    (mm)
    舷内长度
    (mm)
    艉板法兰
    (mm)
    质量
    转向式
    (kg)
    质量
    助推式
    (kg)
    51015006102510655750550
    570165065027907301050750
    6401860730304082014501150
    7202040790336092020501450
    810231090036701035 28501950
    910256098041101165 41502550
    10002800106044201280 51503450
    11003040113047701405 67004300
    12003320123052301535 86005750
    13003580133055901665 109507100
    14003870145059401790 131508200
    15004120152064301920 1590010100
    16204470165068602075 2040012650
    17204770178072702200 2150015300
    18805200193078402405 3145018900
    20205550214083202585 3615023400
    21806000230088802790 4390029100
    23506440247094603005 5300034000
    船内部分长度可能会有所不同,具体取决于进水管的优化形状。
    Modular WJ Technical info

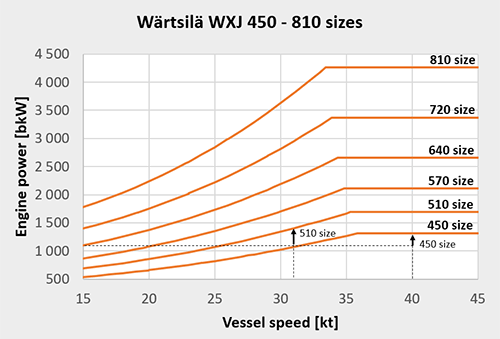

    喷水推进器尺寸选择

    图中显示了以发动机功率和船舶设计速度之间的关系为基础,所需要的喷水推进器尺寸。例如,一艘装有四台1250千瓦发动机的船舶,对应船速为33节,则需要四台510型号的喷水推进器。而一艘设计速度为40节,发动机功率为1250千瓦的船舶,可以使用450型号的喷水推进器。功率和相应船速的相交点上方的最近一条线,即表示正确的喷水推进器尺寸(参考下图中的示例)。

    我们可以从船舶最初的设计阶段就与您合作,提供优化的推进系统。请联系我们,以便根据具体的船舶设计参数和运行状况进行最优的喷水推进器选择,或者了解适用于50节以上或30 000千瓦以上应用的喷水推进器的详细情况。我们可提供最常用型号的DXF/DWG格式的总体布局图。

    关于设计的更多信息可参见“喷水推进器指南”,该资料可在本页上预订。

    450-810-plot2
    450-810-plot2
    450-810-plot2
